ブレッドボードシールドでPICライターを作ってみた。

Arduinoでライターを使って作ってみると・・・

1. USB接続
2. 電源不要
3. ファーム書込用PICライター不要

これは便利！

しかもブレッドボードシールドを使えば30分で完成！

製造情報

#	図書名

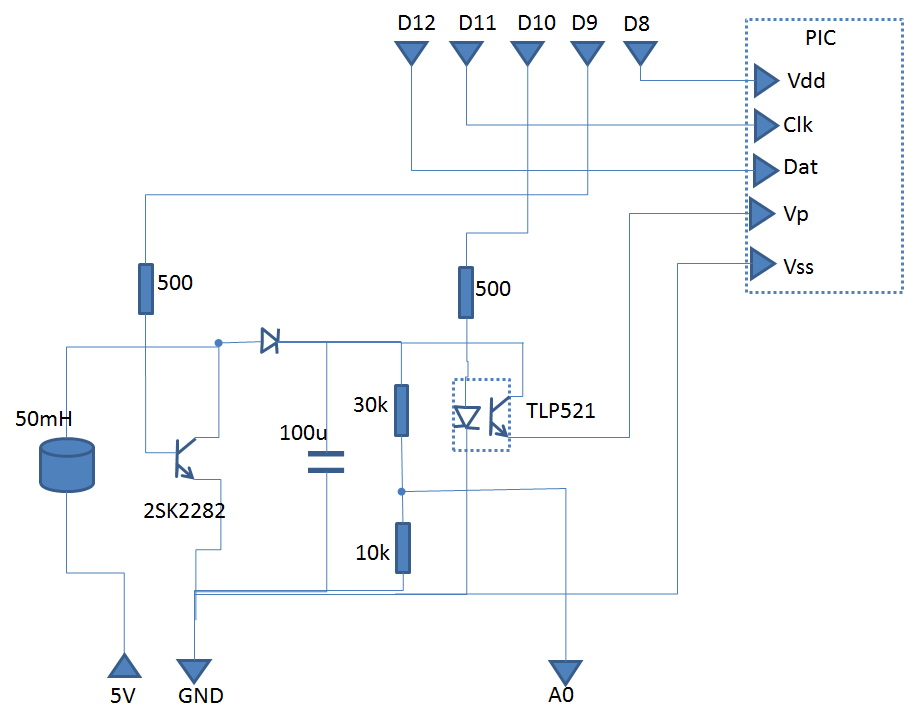

1	回路図

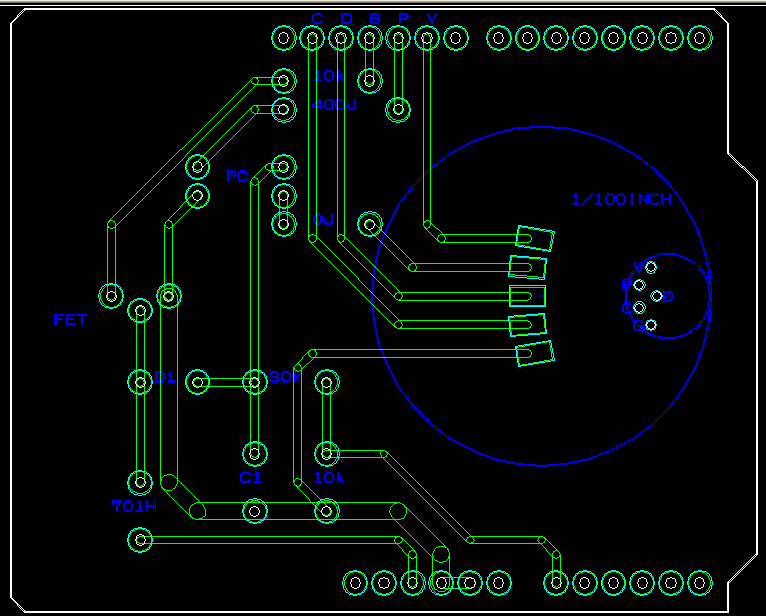

2	アートワーク 基板CAD PCBE用
3	Arduino用プログラム

ソフトウェア/h4>

1. DXWプロトコル Arduinoファーム
2. ドライバー
3. 書き込みソフト

   PC側のHEXファイルの書き込みには、オレンジ電子さまの"W509.exe"を使います。

   直リンクはこちら

DXW<プロトコル

DXW(Direct Hex Writer)プロトコルは、IntelフォーマットのHexファイルをテキストとしてそのまま送ることでプログラムができるようにした、ライターのプロトコルです。
