NEW フリーデザイン蛍光灯　　　　融合教材　ものづくり⇔電気

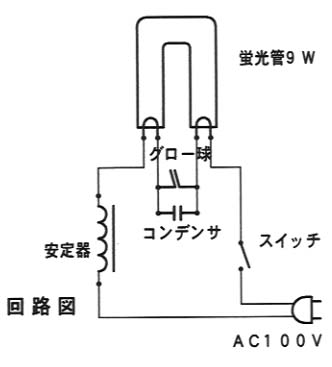

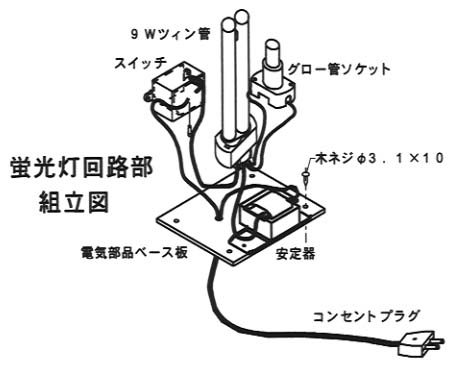

このNEWフリーデザイン蛍光灯はものづくりの領域で『木材加工』『金属加工』『電気（蛍光灯）回路』を合わせて学習、製作することができます。 　キットの材料を使って、“行灯型”“壁掛け型”“コードペンダント型”のいずれかを選べます。セードの障子のデザインで、個性を発揮できます。 　木材加工では、杉板材の木取り切断加工組立と仕上げ、金属加工では、アルミパンチングメタルの切断、曲げ加工を行います。 　■仕様 電源　　　　　　交流100V 使用蛍光管　９Ｗツイン管 点灯方式　　グロー球スタート

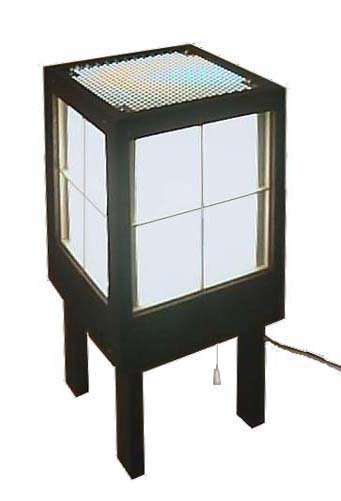

行灯製作例

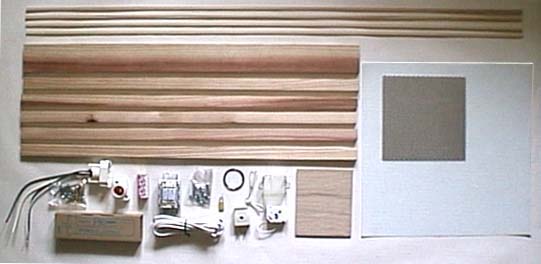

材料表 木工部 仕様・サイズ 数量 杉板 20*10*600 5枚 杉板 50*10*600 1枚 ベニア板 98*118　t=4mm 1枚 金工部 アルミパンチングメタル 150*150　t=1.5mm 1枚 電気回路部 9Wツイン型蛍光灯部品 １式 セード部 ワーロンシート 300*300 1枚 檜角材 2*5*900 4本

木工部組立手順

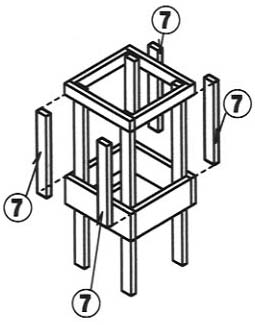

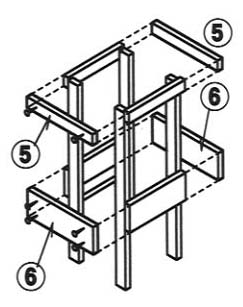

板受け桟�Aを脚材�@に挿み釘打ちする。	�B,�Cの上下枠を�@に釘打ちする。上枠�Bは�@の上端より5mm上に出して留める。	外枠材�D,�Eを木ネジφ2.7*20で固定する。	側面に�Fを木工ボンドで、貼り付ける。
