メタルコンビ・ぼっくす 融合教材 木工⇔金工

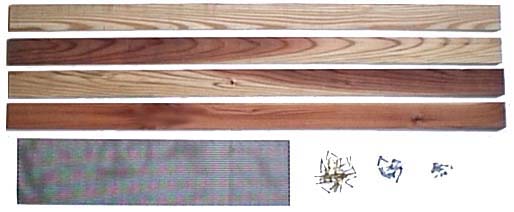

加工性の良い『杉の小幅板』４枚とアルミパンチングメタルを使って、使用用途にあった箱づくりをします。
木材の接合は、釘、木ネジ、木工ボンドで行い、アルミパンチングメタルは、板金切断機か弓鋸を使って切断します。

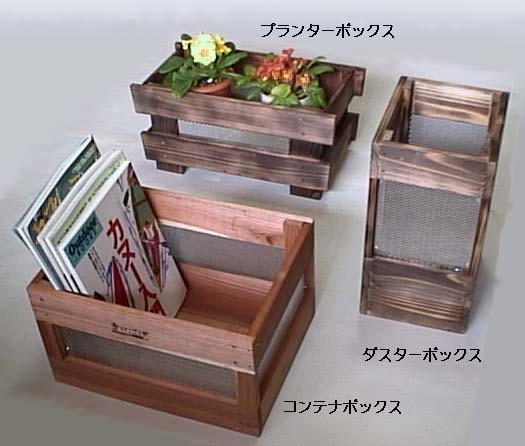

次の３種類の製作参考図を用意しています。
Ａ フラワーボックス
植木鉢の飾り台です。
鉢の大きさに合わせて設計します。
Ｂ コンテナボックス
収納箱として利用します。
A4サイズの書類が収まります。
Ｃ ダスターボックス
ゴミ箱または、傘立てとして利用できます。
鋸の縦引きがちょっと手強い。

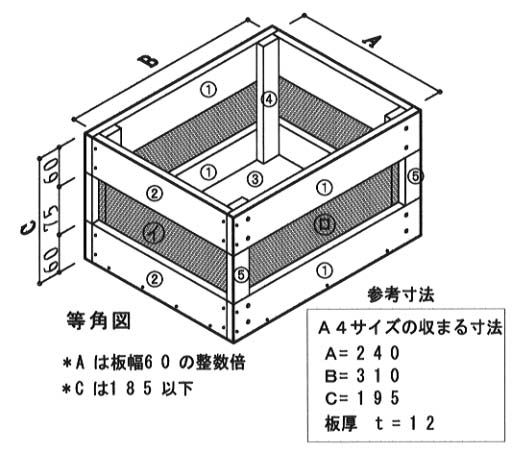

製作図例 コンテナボックス
寸法のＡ・Ｂ・Ｃは納めるものによって、各自で決めます。
最大寸法は、Ａ４サイズの書類が収まる大きさになります。
箱側面のアルミパンチングメタルは、木ネジで固定します。

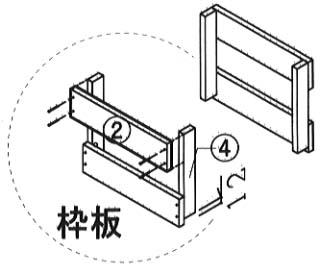

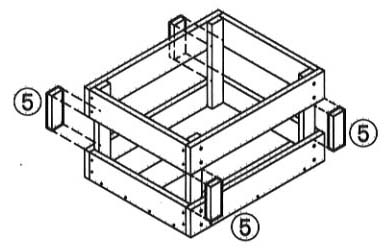

| １）底板③を木工ボンドで貼り合わせる。 | ２）中柱④に②の横桟を釘打ちし、枠板を作る。中柱の下端は、底板の厚み(12㎜)ほど横桟より浮かせる。 | ３）底板を枠板に釘打ち止めで固定する。 | ４）側板①を木ネジ(φ2.7×20皿頭)で中柱④に固定する。 | ５）押さえ縁⑤を木工ボンドで中柱に貼り付ける。 ６）アルミパンチングメタルを所定の大きさに切断し、木ネジ(φ2.7×10丸頭)で止める。 |
 |
 |
 |
 |
 |
 |
|
