電気回路の学習セット　　　

　融合教材　電気⇔情報

ＨＴＭＬデータ付き　回路学習教具

 　
パソコンを使って電気回路を学習し、教具シートで確認する新しいタイプの教材セットです。

各部品を配線コードで、つないでください

■　　回答はこちらをクリックしてください

収録内容

■直流回路
　１−Ａ　電球点灯回路（１灯）
　１−Ｂ　電球点灯回路（並列）
　１−Ｃ　電球点灯回路（直列）
　２−Ａ　ＬＥＤ点灯回路
　３　　　ブザー回路
　４−Ａ　両切りスイッチを使った回路
　４−Ｂ　三路スイッチ回路

  • ■蛍光灯回路
    　１　　　グロースタータを使った蛍光灯点灯回路
    　２　　　押しボタンスイッチを使った蛍光灯点灯回路

    •

    　ＨＴＭＬ形式で、直流電気回路の７組と蛍光灯回路それぞれの部品図を画像データとして収録しています。


    　回路図を参照して生徒は実体配線図の各パーツにWindousのＭＳペイントで配線を書き込みます。


    　生徒ひとり一人の理解度を確認し、評価データとして残すことができます。　　

    回答見本

    　　　　■回路学習教具　　　　　　　　　　　　　　　　　　　　　　ＨＴＭＬデータ見本 クリックしてみてください

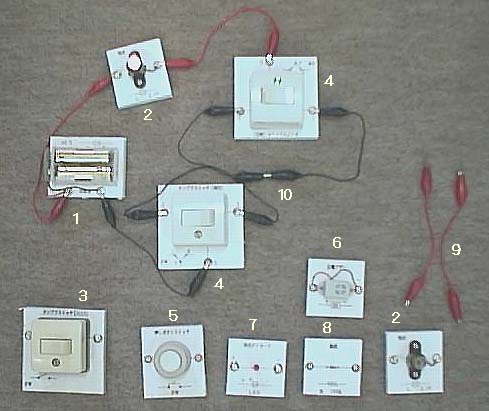

    セット内容

    　１．乾電池　単三２本　３．０Ｖ　　　　１個

    　２．白熱電球　２．５Ｖ　０．５Ａ　　　　２個

    　３．タンブラースイッチ　片切り　　　　１個　　　　　

    　４．タンブラースイッチ　両切り　　　　２個

    　５．押しボタンスイッチ　　　　　　　　　１個

    　６．電子ブザー　３．０Ｖ　　　　　　　　１個

    　７．発光ダイオード　２．０Ｖ赤　　　　　１個

    　８．固定抵抗　１００Ω　１／４Ｗ　　　１個

    　９．リード線付蓑虫クリップ（赤）　　　　４本

    １０．リード線付蓑虫クリップ（黒）　　　　４本　　　　　　
