ノックダウン木工3題  融合教材  木工⇔金工

ノックダウン木工3題本格的な木工製品です。ノックダウン接合、ダボ接合と、飾り金具(真鍮板)を使っての補強と 盛り沢山な内容です。
 材質は、加工が容易で仕上がりの美しいパイン材を使用しています。
 実用に十分なサイズですので、持ち帰りには分解して運べます。

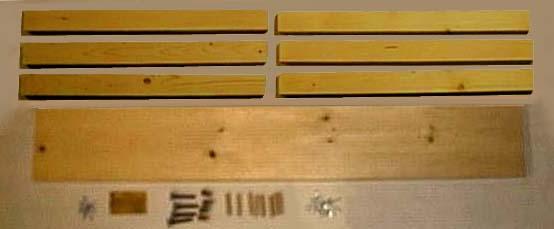

ノックダウン材料





材料表

  品名        仕様           形状     数量
 角材  パイン  50×25×600   6
 板材  パイン  140×19×1200   1
 木製ダボ  ナラ  φ8×40   8
 鬼目ナット      M6   4
 ノックダウンボルト       M6 L=45   4
 真鍮板  T=0.5mm  40×80   2
 木ネジ  鍋頭  φ3.1×10  16
 木ネジ  皿頭  φ3.1×25  12

補強金具足材の接合方法

専用の穴あけ地具を使ってφ6mmのダボ接合をします

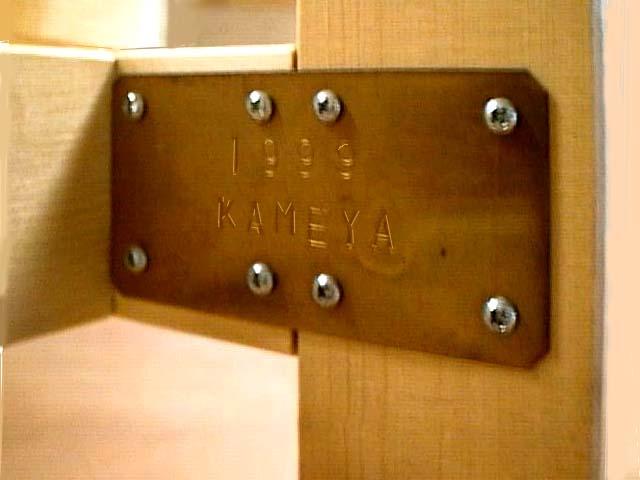

厚0.5mmの真鍮板を加工して、ダボ接合の補強をします
鬼目ナットとノックダウンボルトで貫材を固定してフレームを完成させます

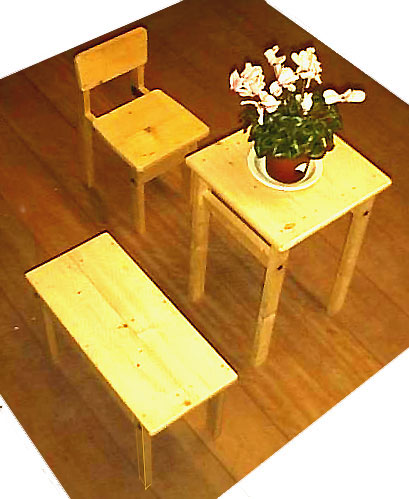

椅子、テーブル生徒作品
生徒作品
