LED常夜灯付き創作ライトはものづくりの領域で、電気回路と木材加工をあわせて学習、製作する融合教材です。

　交流電源で、４０Ｗの白熱電灯と　省エネルギーの超高輝度LEDを使った常夜灯を、三接点プルスイッチで、切り替えて点灯出来ます。

　超高輝度LEDの点灯回路は、整流ダイオード4個によるブリッジ回路を、弊社オリジナルプリント基板に配置し、半田付け及び配線がスムーズにできます。

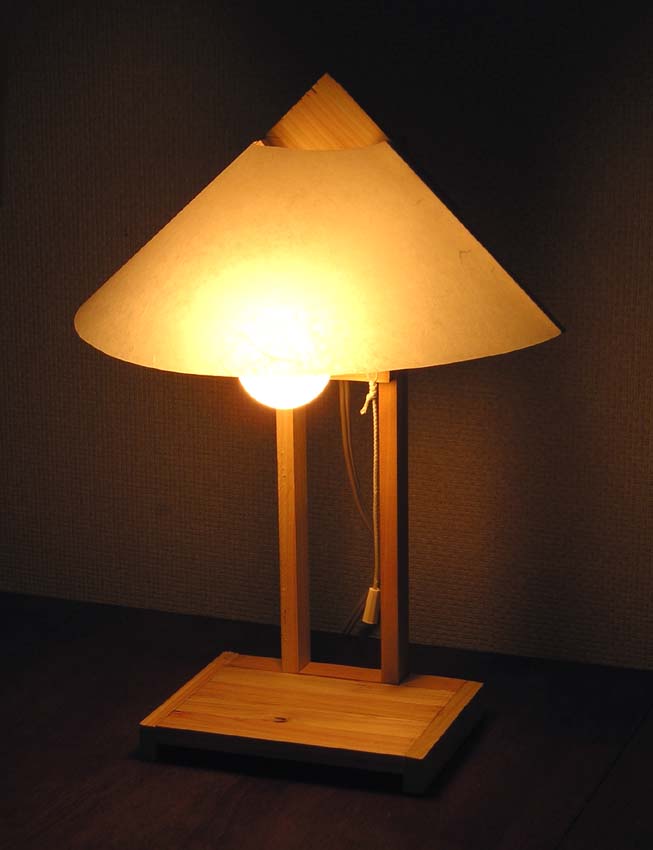

　参考図に、あんどん型、壁掛け型、スタンド型、丸形あんどん、傘型スタンドの五種類の図面を用意しておりますが、創意工夫で形は自由に発展できるセット内容となっております。　

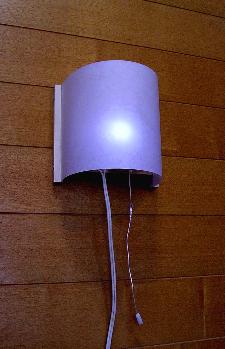

壁掛け型

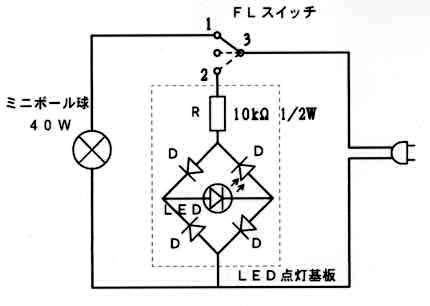

回路図

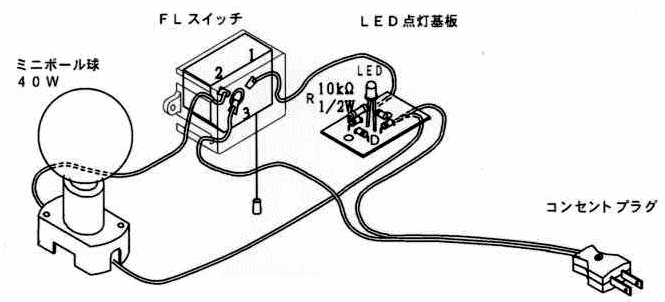

実体配線図

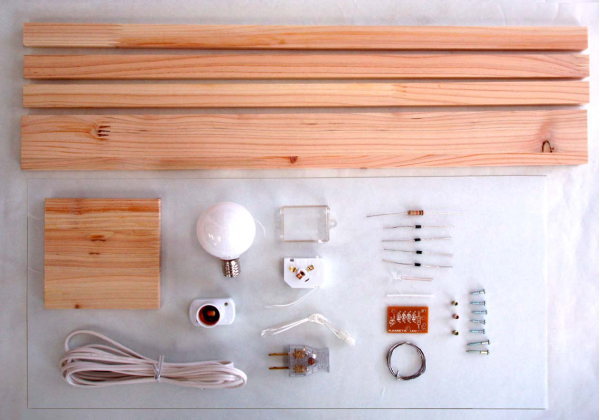

■主なセット内容

　木工部
�@檜集成材板　　　50×10×500　 　 　 1枚
�A檜集成材板　　　20×10×500　　　　 3枚

　電気回路部
�B40Wミニボール球　　　　　　　　　　　1式
�C超高輝度LED点灯回路部品　　　　 1式
�DFLスイッチ、コードプラグ他　　　 　　1式

　セード部
�Eワーロンシート 200×450 厚0.3mm　 1枚
�F檜板材　　　　100×100×10　　　　 　 1枚

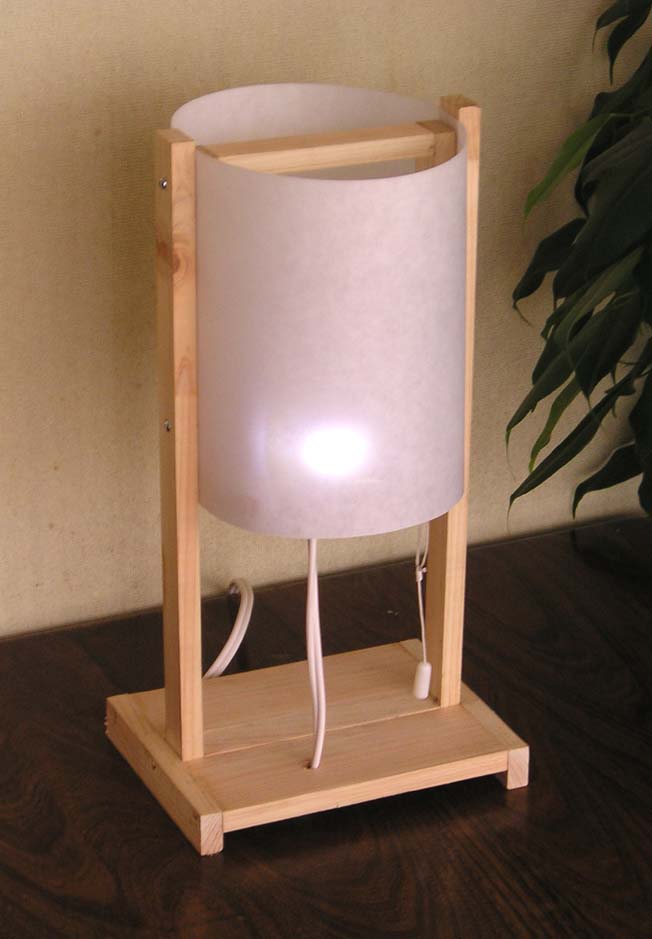

丸形あんどん
