メタルコンビ・ラック　　　融合教材　　木工⇔金工

ＣＤラック２段
ＣＤらっく

１．「木目の美しさ」「木の柔らかさ」「加工性の良さ」等の特徴を持ち家具材として多く用いられる《栓材》と、丸棒、アルミパンチングメタル、真鍮丸棒で構成されています。木材加工と金属の切断、折り曲げ、ねじ切り加工を行います。

２．同じ材料で以下の５種類の作品を選択できます。

３．木工板材は、溝切り加工済みですので、組立が、簡単です。

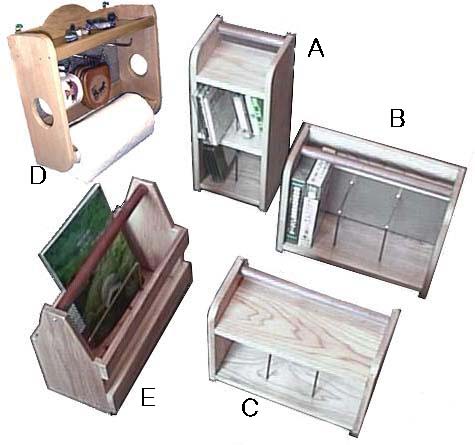

製作例５題

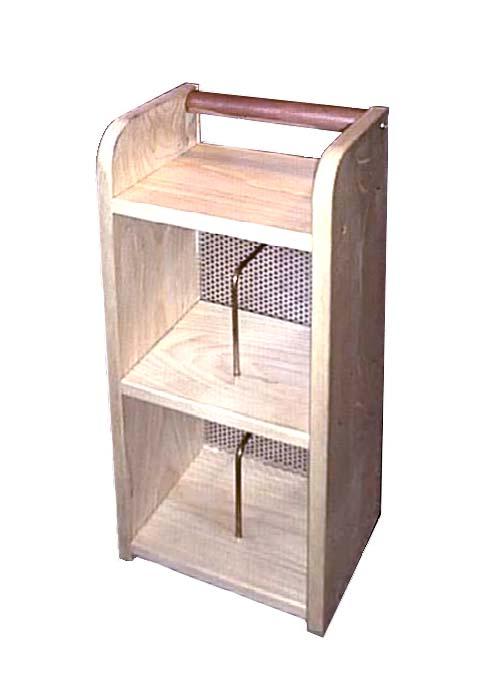

Ａ ＣＤラック２段　
Ｂ ビデカセラック
Ｃ ＣＤラックワイド
Ｄ キッチンラック
Ｅ マガジンラック

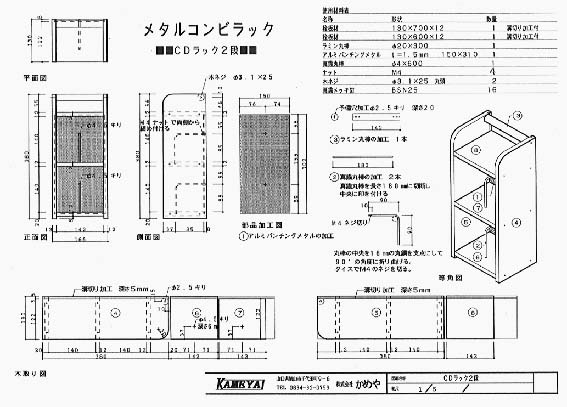

製作図例

 ■使用する主な工具
◇けがき ものさし・さしがね・コンパス・鉛筆
◇切断（木工） 両刃鋸・糸鋸盤・木工万力
　　　（金工） 金切りハサミ・弓鋸・板金用押し切り
◇削る（木工） かんな。木工やすり・ハンディかんな
　　　（金工） 金工やすり・両頭グラインダー
◇穴あけ 四つ目錐・ハンドドリル・ボール盤（ドリル刃　φ2.5㎜，4.5㎜）
◇接合 金槌・はたがね・釘締め・木工ボンド
◇曲げる 金工万力・丸鋼（φ16㎜）
◇ネジを切る 金工万力・ダイス(M4）
◇その他 水性ニス・ニス刷毛

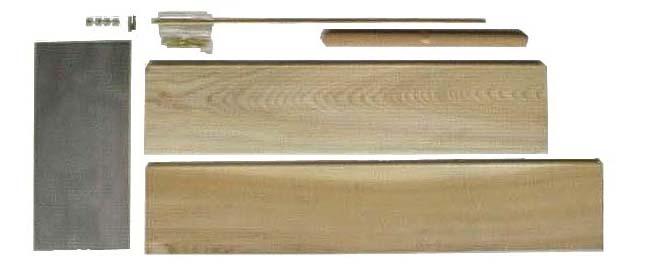

材料リスト


材料表

品　名 仕様・材質 形状 数量
板材 栓 130*12*700 1
板材 栓 130*12*600 1
丸棒材 桂 φ20*300 1
アルミパンチングメタル t=1.5㎜ 150*320 1
真鍮丸棒 φ4.0㎜ l=500 1
ナット Ｍ４ 　 4
木ネジ 鍋頭 φ3.1*25 4
真鍮メッキ釘 丸頭 BSN25 10
