スターリングエンジン             プラザロゴ

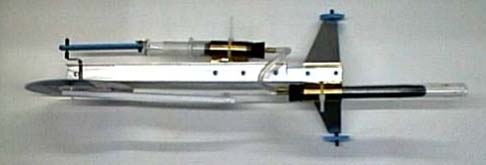

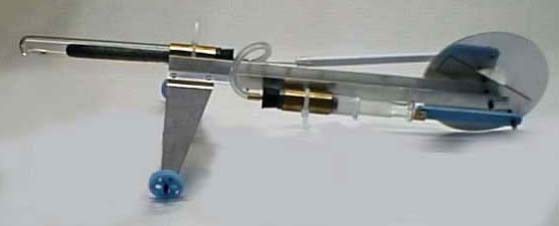

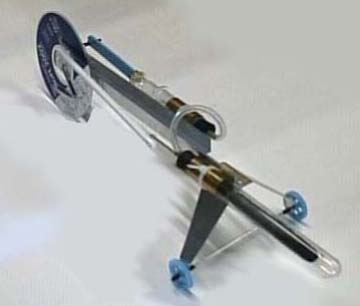

 noBBスターリングエンジンカー材料セット

   土浦工業高校理科研究部 小林 義行先生のHomePageを参考にさせていただきました

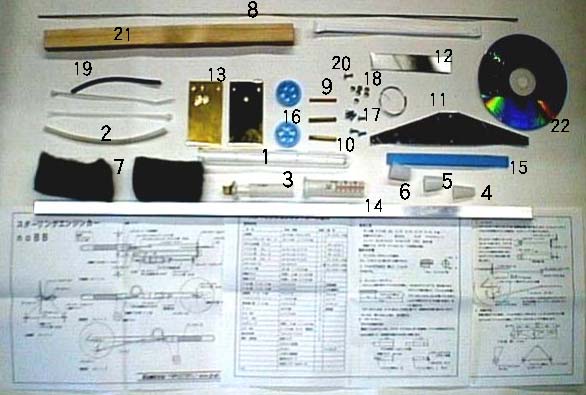

                                   写真上の材料は、この形状にすべて、加工済みです。

材料リスト
記号    品名  形状・規格  数量  記号    品名  形状・規格  数量
  1  試験管  φ18   1  12  アルミ板 t=0.5mm  20×100   1
  2  シリコンチューブ  φ4 l=150mm   1  13  真鍮板  t=0.5mm  40×75   2
  3  ガラス注射器 切断加工済み  10ml   1  14  アルミアングル15*15*1.0    l=600mm   1
  4  ゴム栓φ16×φ12×19    No.1   1  15  発砲塩ビ板 t=4mm  15*150   1
  5  ゴム栓φ18×φ14×21  No.2   1  16  プラスチック製プーリー  φ30   2
  6  ゴム栓φ19×φ15×22  No.3   1  17  ビス  M3 l=10mm       6
  7  スチールウール  ロールパッド   1  16  ナット  M3   6
  8  ステンレス棒  φ2    1  19  ゴムチューブ  内径1.8mm   1
  9  真鍮パイプ l=30mm  外径3mm   1   20  ビス M2 ナット付   l=10mm   1
 10  真鍮パイプ l=30mm  外径4mm   2  21  仮止め木枠  18*20*300   1
 11  アルミ板 t=0.5mm  40×200   1  22  CD

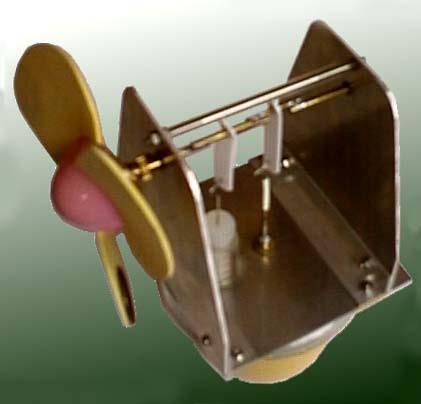

 低温度差作動スターリングエンジン

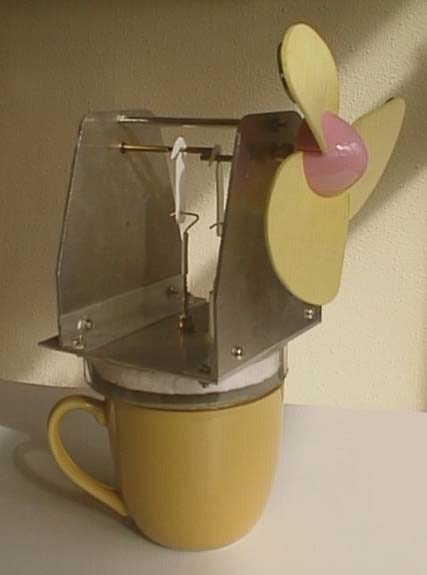

マグカップに注いだ熱湯と外気温の温度差により、風車が回転します

教材検討のため試作しました。

参考文献:『大人が遊ぶサイエンス    NHK趣味悠々』
 米村 伝治郎著



画像をクリックすると
動画が見られます!
