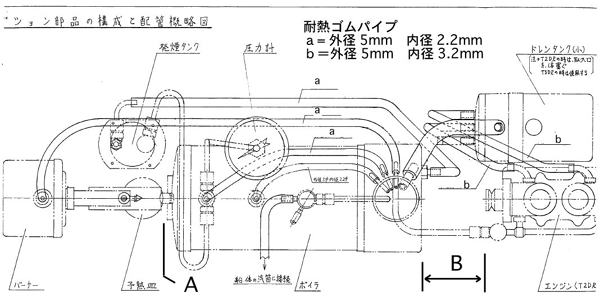

模型船舶スチームエンジンB2F配管図 |
|
B)ヘラクレスではボイラーとエンジンをできるだけくっつける でないと船体に納まらない |
A)は5mm〜8mmはなさなければならない くっつけると酸素不足で火が消えやすい |
b)エンジンからドレンタンクのゴムパイプは内径が太い |
上図はオプションの発煙タンク・ドレンタンクが搭載されている |
ドレンタンクがない場合 エンジン排気は直接 煙突か 船外へ |
発煙タンクがない場合 そのボイラーの配管部にエンジン排気を出しても良い
発煙タンクはエンジンを鋏んでドレンタンクの反対側に設置する場合もある |
|
