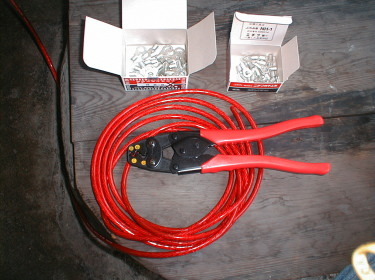

準 備
アーシング用ケーブル audiotechnica製 8スケ 耐熱105℃ 480円/m
端子M8 20個、M6 20個(M6を使用)
電工ペンチ
熱収縮チューブ
タイラップ
端子作成
端子をカシメた後、熱収縮チューブを被せて、ライターであぶる。

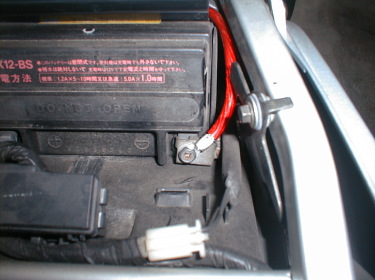

バッテリー
マイナス端子からカウルステーにつなぐ。
既にここからエンジン後ろバンクに純正のアースがとられているので、今回は、カウルステー経由、前バンクのアーシングを行うこととした。

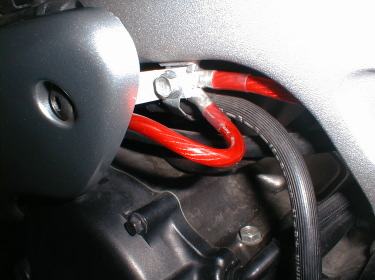

カウルステーへ
本当は最短距離でつなぐべきでしょうが、見栄えにこだわりましたので、次のような取り回しにしました。

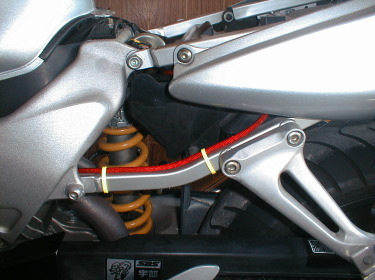

サイド取り回し
アーシングケーブルについては、「見せたい派」と「隠したい派」がいるようですね。
サイド取り回し2

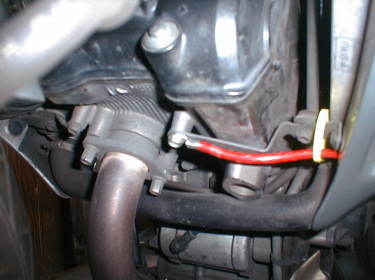

前バンク
熱が心配でしたが、大丈夫のようです。

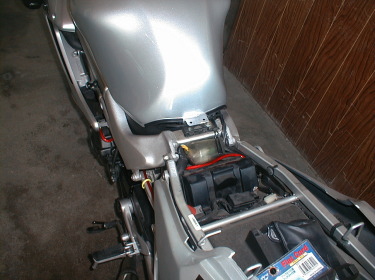

完成写真
