斉藤製作所のヘラクレス 制作記(2) | ||

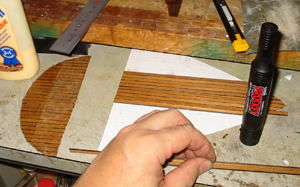

甲板のチーク材を型紙 に両面テープを貼り 木材を置いていきます この時点では接着剤は 使用しません。 本物は木と木の隙間に 黒いゴム(コールタール?) がありそれにより木の伸縮 を吸収するようです。 それを再現するために 水性マジックで木の側面を あらかじめ塗っておきます |
なぜ水性なの?・・・あとで油性塗料を塗るので 油性マジックを使うとにじむからです 後で水性塗料を使うときは油性マジックを使います |
|
右の船のデッキ部分 |
長崎帆船祭りの韓国のヨット 名前わすれた |
|

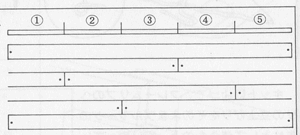

甲板の接合はいくつか種類がある が右の図を参考にスパン10cm としてみた スケール1:40とすると 幅20cm長さ4mとなる いいところ 10cm刻みに彫刻刀で傷を入れる! |
||

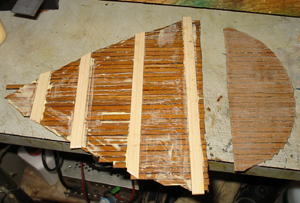

タイトボンドを裏側から 塗りつけの図 ここで隙間にボンドをへらで 刷り込みます |
||

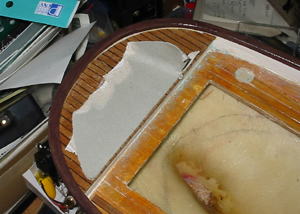

船尾側デッキ 型紙をはがしているところ 前側(写真右側)は キットのままの甲板 (以前 木目を再現しようとしたが 気に入らないのでチーク張りにしたんです) 実船の甲板はもっと白っぽい木材です 今回は模型として派手になるように 黒っぽいチーク材を選択しました |
||

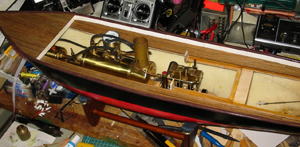

甲板を90%張り終えて ハウスを造ろうと思ったら 煙突の位置がわからない のでユニットを組み付ける |
||
図面の位置だとバーナーが取り付けづらいので 全体を5mm〜10mm上げることにする デザイン変更後 デッキ前部が1.5cmほど上がるので問題ないが 図面どうりだと苦しい! 斉藤製作所のボイラーは初期型より4cm長くなっているのでヘラクレスには少しきついようだ |
||

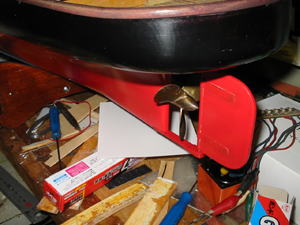

シャフトの芯出し ついでに舵とサポート部分 も作ってしまう。 |
||

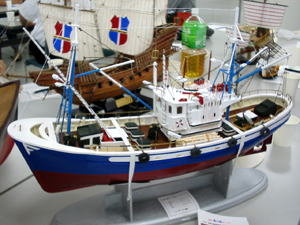

ちょっと休憩 模型の例会 に出席したら いい船 がありました。 カルメンIIです ラジコンにはなってません スペインの漁船です はい自分の船を造りましょう |
||

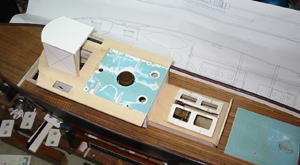

古い材料も利用して 作っている 後ろは新しく書いた 図面! |
||

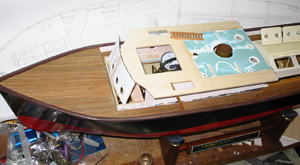

作っているうちに 細かく仕様変更がある。 いつものことですが・・・ |
||

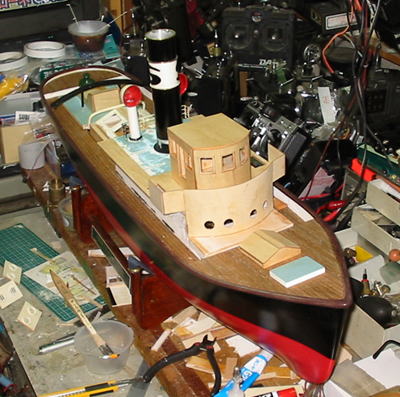

かなり形ができました。 形状・仕上げ・質感など斉藤のキットより 20〜30年前の年代を目指していますが さあ? |
||
|
||
次へつづく(造形物と塗装) |
